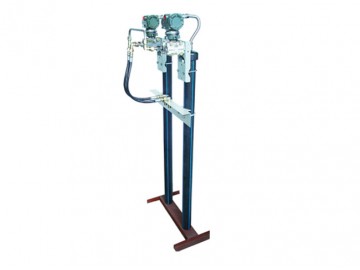

FL型变送器防雷安装装置是专为天然气流量计量系统的现场仪表即变送器的安装而设计，这套安装装置，一揽子解决了变送器现场安装中的支承，信号物理量的提取（引压与测温），信号线的保护以及对输气管道上可能传导的感应雷击的保护。这套装置中的变送器引压部分还具有现场不动焊的良好安装工艺性能。
　　FL型变送器防雷安装装置具有如下几种结构形式供现场不同需要的选用：
FLJ1-1——压力变送器防雷安装装置(带取压)
FLJ2-1——差压、压力变送器防雷安装装置(带取压、排污)
FLZ1-1——温度变送器防雷安装座(直插式，温度感应头直接插入气流中)
FLZ1-2——温度变送器防雷安装座(隔离式，温度感应头插入与气流隔离的金属套中)
结构的安装
　　变送器防雷安装装置，按作用分为两类，其一是压力变送器或差压、压力变送器安装架及其取压结构，FLJ1-1压力变送器防雷安装装置用于进出站压力检测变送器的安装；FLJ2-1差压、压力变送器防雷安装装置用于计量用差压、压力变送器安装；二是温度变送器防雷安装座及信号线保护管架。

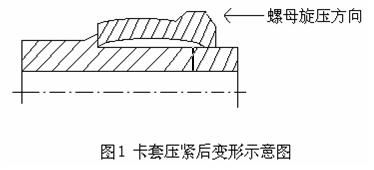

　　压力变送器或差压、压力变送器通过自身所带安装板分别夹持在套装在中空钢管焊制的支架上的支承绝缘套管上，差压、压力变送器信号线从支架钢管中穿出，通过穿线封头进入变送器。本装置的引压结构是通过活接头以及卡套式管接头连接，在靠近高级孔板阀处设置了两个取压球阀，供变送器维修或在线调校时使用（还可备装排污阀）。在引压导管中有一段高压树脂管，它使变送器与输气管体隔离，以防止可能由输气管引入的感应雷击。
　　温度变送器的测量杆（选用Φ8直径）插入FLZ1-1提供的温变绝缘卡套中，通过压紧螺母，紧压在温变座上，温变座应在管道施工时按有关要求焊接在规定部位。这种温变安装方式，功能有三：其一，绝缘隔离了温变与输气管管体，起到防止感应雷击作用；其二，具有密封功能，对于Φ8直径测量杆的密封压力高达20Mpa以上；其三，具有隔热效果，输气壁管的冷热不会通过测温杆影响对气流温度的测量。温度变送器的信号线通过本装置提供的穿线管架及防爆软管进入温变中。
　　变送器安装支架及温变穿线管架，一般埋入地下100mm并用水泥浇固。
其他安装注意事项
1、变送器必须进行防爆接地，接地电阻≤100Ω
2、建议用户采用PVV22  4×1.0mm2，四芯钢带护套铠装信号电缆，其中两芯为信号使用1芯用作防爆接地，备用1芯。
